1. Hệ thống bám tải là gì?
Hệ thống bám tải là giải pháp hòa lưới điện mặt trời mà inverter sẽ bám theo công suất sử dụng của phụ tải và cung cấp dòng điện đủ cho phụ tải sử để tránh tính trạng dòng điện dư thừ phát lên lưới . Để thực hiện tính năng này cần phải sử dụng thêm một số thiết bị hỗ trợ, phổ biến nhất là sử dụng cảm biến dòng CT và meter. Như vậy hệ thống điện mặt trời lúc này sẽ bao gồm tấm pin, inverter và CT hoặc meter hoặc cả meter và CT.
2. Hệ thống bám tải hoạt động như nào?
Đầu tiên khi phụ tải trong nhà chúng ta sử dụng, thì dòng điện từ ngoài lưới sẽ chạy vào để cung cấp cho tải trong nhà, khi dòng điện chạy qua meter hoặc CT thì thiết bị này sẽ báo về cho inverter thông qua kết nối RS485, từ đó inverter sẽ điều chỉnh công suất phát điện sao cho cường độ dòng điện qua meter bằng 0, tức là tải trong nhà sẽ chỉ sử dụng điện từ tấm pin mặt trời cấp xuống, trong trường hợp tải nhà chúng ta sử dụng nhiều hơn công xuất phát của tấm pin thì điện ngoài lưới sẽ vào bù, sẽ không gây ra tính trạng thiếu điện như các hệ chạy độc lập.
3.Sơ đồ đấu nối từ inverter growatt đến meter Eastron

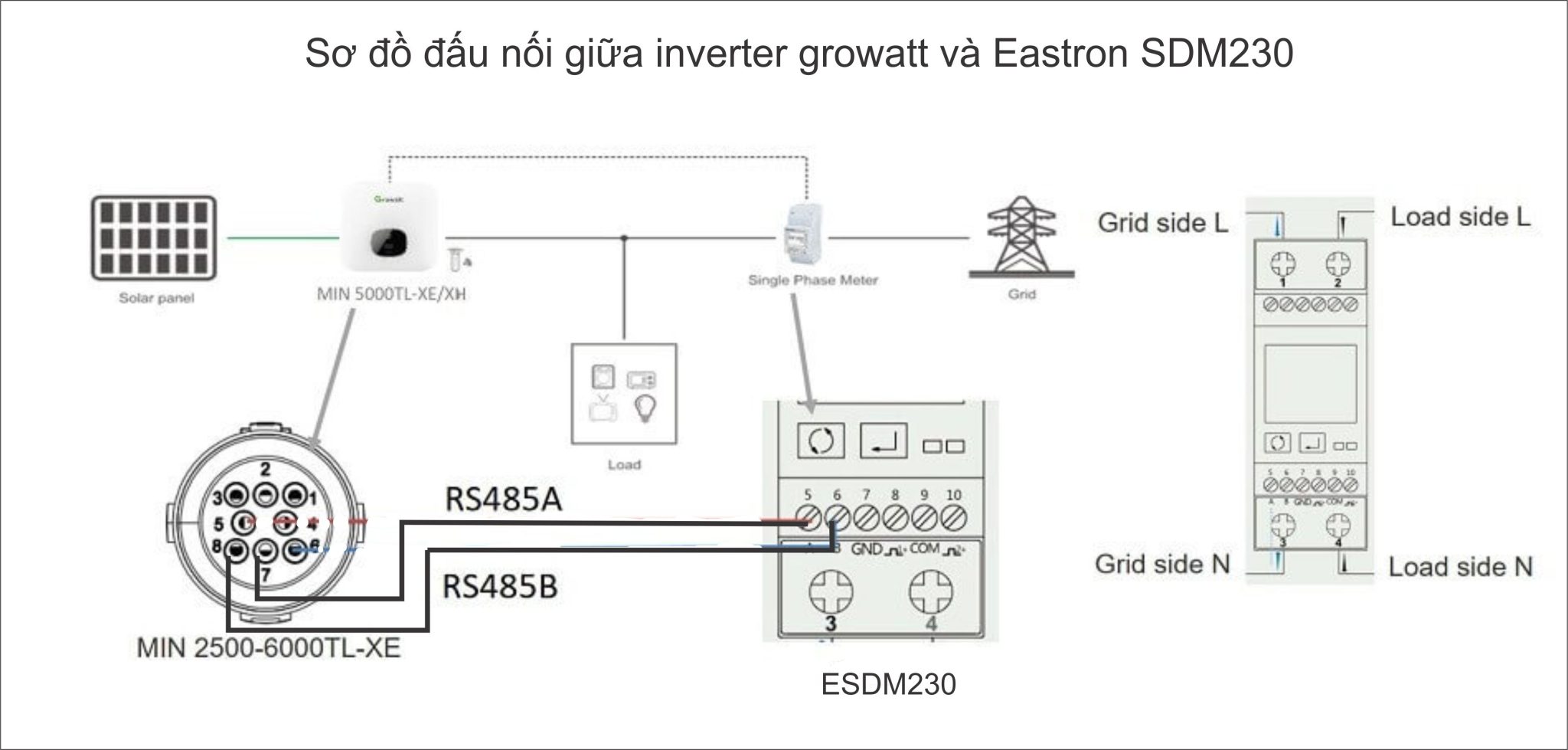

a.Inverter growatt 3000-6000TL-X 1 pha dòng Mic và Min:

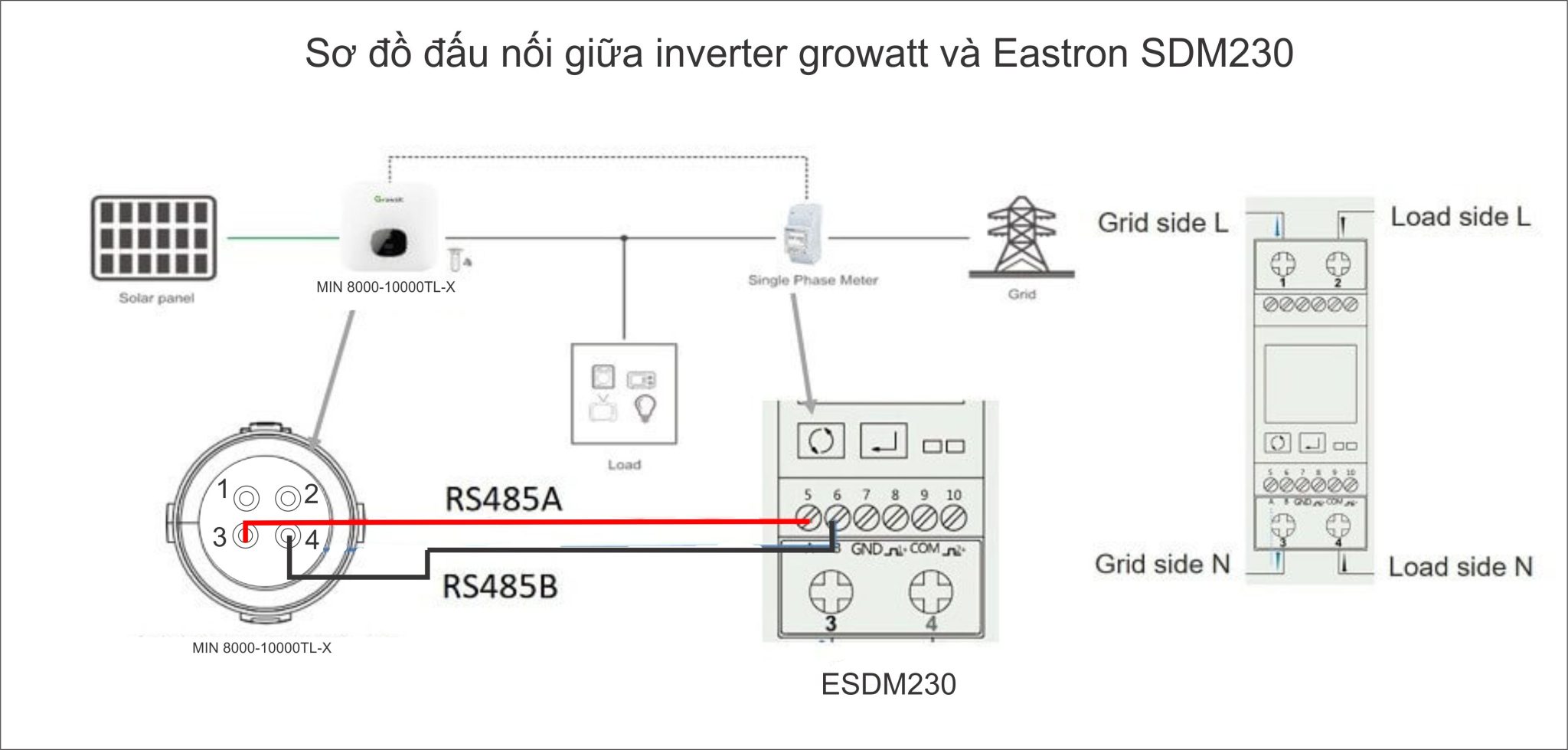

b.Inverter growatt 8000-10000TL-X 1 pha dòng Min:

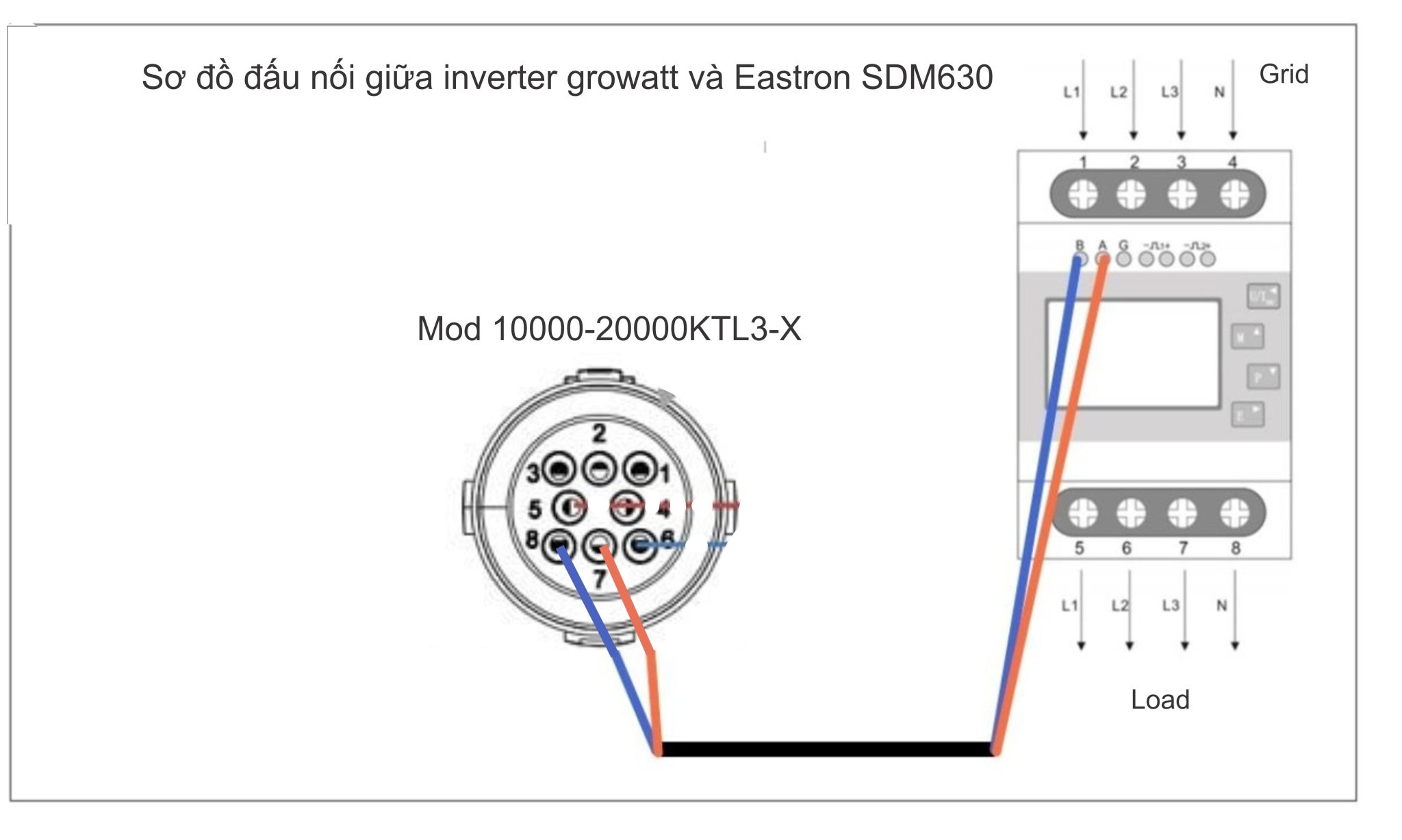

c.Inverter Growatt 10000-20000KTL3-X, không CT 3 pha:
d.Inverter Growatt 20000-40000KTL3-X, Có CT 3 pha:
4.Cài đặt bám tải trực tiếp trên inverter :
Trên màn hình LCD của inverter Growatt:
Sau khi chúng ta bật inverter và tất cả CB cho inverter khởi động chờ 5 phút cho màn hình hiện lên khung công suất thì chúng ta thao tác tiếp
dùng đầu ngón tay gõ vào biểu tượng chạm trên màn hình LCD chọn Set parameter → Chọn Advanced → nhập password 123 → Chuyển đến ExportLimit → chọn ON → Chuyển tới Meter Chọn CT → chuyển sang mục ExportLimit Rate nhập 000.0% → chạm 2 lần để xác nhận → Cấu hình ZeroExport thành công.
Lưu ý: gõ 1 lần là chuyển chế độ ( chuyển chế độ, thay đổi tham số), gõ 2 lần là chọn (enter), gõ 3 lần là thoát khỏi chế độ hiện hành, giữa mỗi lần gõ là khoảng 1S.
đến khi trên màn hình meter hiện lên biểu tượng điện thoại là thành công.
4.Các lỗi gặp phải khi cài đặt bám tải cho inverter Growatt và cách khắc phục:
Khi cài đặt xong mà không chạy thì chúng ta thường gặp phải lỗi 401 do inverter cảnh báo:
Nguyên nhân:
– Dây cáp tín hiệu RS485 kết nối từ inverter đến metter bị đứt.
– Dây cáp tín hiệu RS485 kết nối từ inverter đến metter đấu không đúng cổng theo sơ đồ kết nối.
-Do meter cài đặt chưa đúng thông số với inverter.
Khắc phục:
– Kiểm tra dây kết nối RS485 xem có bị đứt không, nếu đứt thì phải nối lại
– Kiểm tra cổng kết nối xem đã đúng với sơ đồ chưa nếu chưa thì phải kết nối lại
– Vào meter nhấn nút Enter ( hình mũi tên) giữ 2s, nhập pass 1000, nhấn Scroll (hình tròn) để chọn mục cài đặt tìm mục add xem đang ở giá trị 001 chưa, nếu chưa phải chuyển về 001, tiếp tục nhấn Scroll chuyển qua mục bd xem đang ở giá trị 9600 chưa nếu ở giá trị khác thì mình phải chuyển về 9600 sau khi chọn xong nhấn Enter, nút Scroll ( hình tròn) dùng để chuyển chế độ, sau khi chọn enter xong ta nhấn Scroll giữ 3s để thoát ra khỏi màn hình cài đặt.
Sau khi làm xong các bước trên ta nhìn vào màn hình meter xem đã hiện biểu tượng điện thoại chưa nếu hiện thì chúng ta đã xử lý thành công, nếu vẫn chưa thì chúng ta nên liên hệ với hãng để được hỗ trợ.
